未成年犯管教所區域物理隔離網，鋼筋網圍界設計標準：

根據《監獄建筑設計標準》(JGJ 446-2018)條文說明第4.13.2條的部分說明：

1、金屬網墻由網片、立柱、邊框、連接件等構件組成；網片宜為鋼絲焊接網或鋼板網；

2、鋼絲焊接網材質為CDW550級冷拔低碳鋼絲，網孔間距橫向不應大于100mm.豎向宜為12.5mm±1.0mm，鋼絲直徑不應小于4mm，網片焊點拉力不應小于2kN;

3、鋼板網材質為Q235B鋼板，網孔宜為60mm×24mm菱形孔，鋼板厚度不應小于4mm;

4、立柱材質為Q235B冷彎型鋼，間距不應大于2.50m，立柱壁厚不應小于3mm，立柱邊長或直徑不應小于80mm;

5、邊框材質為Q235B冷彎方鋼，邊長不應小于40mm，壁厚不應小于2.0mm；

6、立柱、邊框與網片宜采用抱箍、防拆卸螺栓、鋼板壓條等構件組裝連接；

7、當安裝地面為泥土?xí)r，網片宜埋入地下且深度不應小于100mm;當為混凝土或巖石時，網片與地面應用角碼和膨脹螺栓固定，角碼間距不應大于600mm;

8、金屬網墻基礎應根據地基情況設計，確保牢固；

9、立柱不應向主要防攀爬側突出，如不可避免時應設防攀爬設施，立柱頂端應為尖形圓錐體；網墻與監獄圍墻連接處應增設蛇腹型刀刺網等其他防攀爬設施；

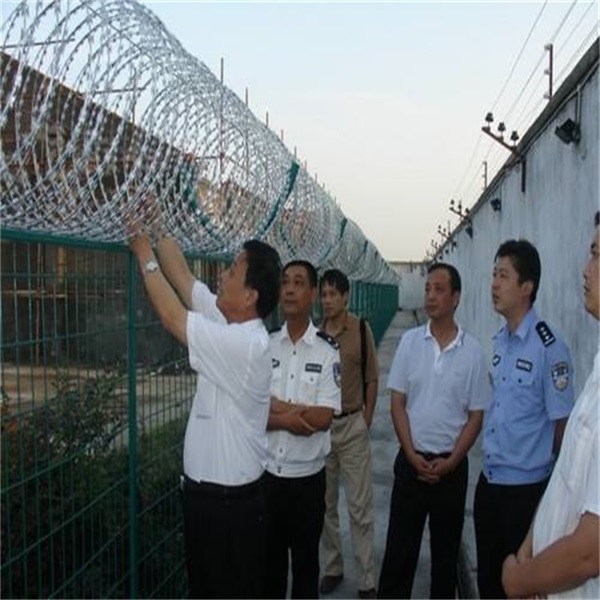

10、金屬網墻的頂部應設一道蛇腹型刀刺網，蛇腹型刀刺網材質宜為304 不銹鋼，圈徑宜為600mm，每米長度不應少于7圈，圈距排列應均勻，刀片形式宜為BTO-22（芯線直徑2.5mm±0.1mm，刀片厚0.5mm±0.05mm，刀片長22mm±1mm，刀片寬度15mm±1mm，刀片間距36mm±1mm），用于支撐刀刺網的支架伸出刀刺網長度不應大于50mm；

11、隔離網宜采用“熱鍍鋅+表面噴涂”雙重防腐處理，設計耐腐蝕年限不應少于10年；

12、未成年看守所防攀爬隔離網適用于監獄圍墻周界及監管區內的區域隔離，金屬防護網適用于封閉通道等需要隔離或防護的室內外其他部位。
