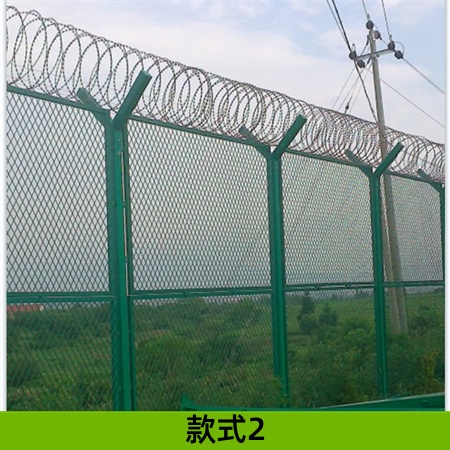

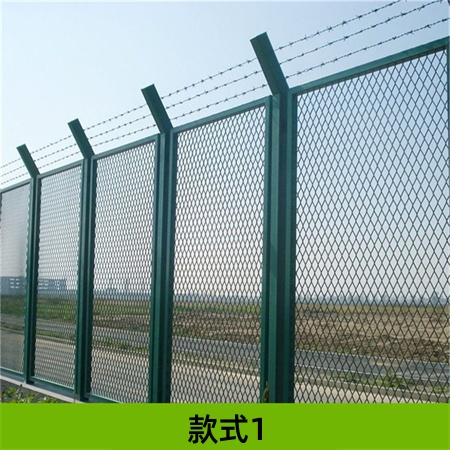

鋼板網護欄一般介紹

1、本圖鋼板網護欄尺寸均以mm計。
2、鋼板網護欄金屬網的鋼絲采用低碳鋼材，技術條件應符合《一般用途低碳鋼絲》（GB343-94）的規定，并進行先熱浸鍍鋅后聚酯噴塑防腐處理，鍍鋅量120g/㎡，涂塑層厚度不低于0.078mm。
3、鋼板網護欄立柱及斜撐基礎采用C25混凝土預制，Ⅰ型立柱基礎適用于一般路段，Ⅱ型立柱基礎適用于端部拐角處立柱基礎。
4、鋼板網護欄金屬網的安裝應待立柱基礎混凝土強度達到設計強度的70%以后方可安裝。
5、鋼板網護欄立柱及斜撐采用冷彎槽鋼，槽鋼應進行先熱浸鍍鋅后聚酯噴塑處理，鍍鋅量270g/㎡，涂塑層厚度不低于0.078mm，立柱掛鉤采用沖壓成型。
6、鋼板網護欄端部拐角處加設Ⅰ型斜撐。
7、鋼板網護欄立柱、斜撐的連接構件采用冷軋或熱軋鋼板，其技術條件應符合《碳素結構鋼》（GB700-88）<Q235>，《碳素結構鋼和低合金結構熱冷軋鋼板及鋼帶》（GB912-89）的規定。鋼板網護欄的技術條件應符合JT/T374-1995的要求。
8、鋼板網護欄螺栓、螺母采用普通緊固件，其機械性能分級應符合《螺栓技術條件》（GB38-76），《螺母技術條件》（GB61-76）的規定。
9、鋼板網護欄開口大門材料已計入鋼板網護欄材料數量表，鋼板網護欄設置于集水池外側，距集水池外側邊緣1.0m。
