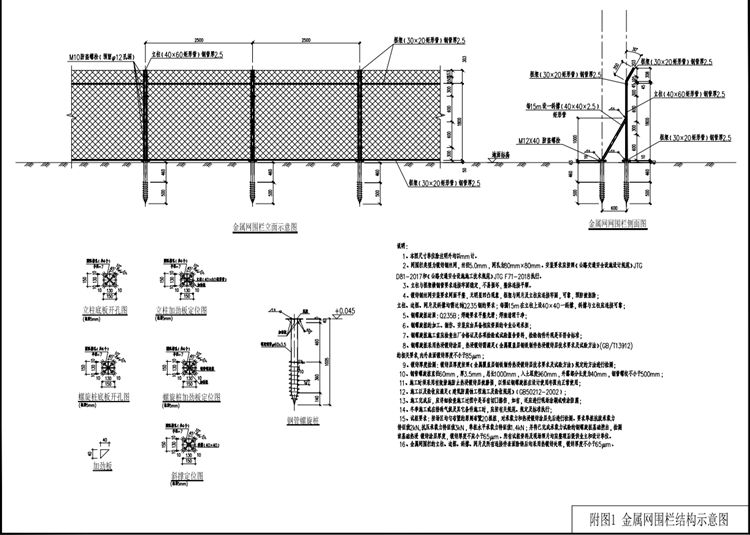

1、本圖金屬網圍欄尺寸單位除注明外均以mm計。
2、金屬網圍欄類型為鍍鋅鋼絲網,絲徑5.0mm ,網孔為80mmx80mm.安裝要求應按照《公路交通安全設施設計規范》JTGD81- 2017和《公路交通安全設施施工技術規范》JTG F71-2018執行。
3、金屬網圍欄鋼螺旋樁的加工、制作、 安裝應由具備相應資質的專業公司承擔。

4、金屬網圍欄施工以及驗收應滿足《建筑防腐蝕工程施工及驗收規范》(GB50212- 2002) 。
5、金屬網圍欄施工完成后,應詳細檢查施工過程中是否有切口擦傷,如有,還應進行現場涂刷或噴涂防腐。

6、金屬網圍欄立柱與框架橫鋼管要求連接牢固穩定,不易損壞,整體連接平順。
7、金屬網圍欄鍍鋅鋼絲網安裝要求網面平整,無明顯凹凸現象,框架與網片及立柱應連接牢固,可靠,預防被拆除。立柱、邊框、網片及斜撐均需達到Q235鋼的要求;每隔15m在立柱上設40x40一斜撐,斜撐與立柱應連接可靠。
8、金屬網圍欄鋼螺旋樁材質: Q235B ;焊縫要求平整光滑;焊渣清理干凈。9、金屬網圍欄冬季施工或在特殊氣候及其它條件施工時,應按有關規范、規定及標準執行。
10、金屬網圍欄試樁要求:按場區均勻布置的原則布置20根樁,對承載力和熱浸鍍鋅涂層先后進行檢測。要求單樁抗拔承載力特征值2kN,抗壓承載力特征值3kN ,單樁水平承載力特征值1.4kN ;并將已完成承載力試驗的鋼螺旋樁基礎挖出,檢測該基礎熱浸鍍鋅涂層厚度,鍍鋅厚度不應小于65μm。所有試樁資料及現場照片均應整理后提供業主和設計單位。11、金屬網圍欄鋼螺旋樁施工前應檢查出廠合格證及各項檢驗或試驗報告資料,檢驗構件外觀是否符合標準。
11、金屬網圍欄鋼螺旋樁采用熱浸鍍鋅涂層,熱浸鍍鋅需滿足《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》(GB/T13912)的相關要求,內外表面鍍鋅厚度不小于85μm。
12、鍍鋅厚度檢測:鍍鋅層厚度按照《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》規定的方法進行檢測。
13、金屬網圍欄鋼管螺旋樁直徑60mm ,厚3.5mm ,總長1000mm ,入土深度960mm ,外露部分長度為40mm ,鋼管螺紋不小于500mm。
14、金屬網圍欄施工時須采用有效措施防止熱浸鍍鋅層被磨損,以保證鋼螺旋樁在設計使用年限內正常使用。
15、金屬網圍欄的立柱、邊框、斜撐、網片及所有連接件表面除銹后均采用熱鍍鋅處理,鍍鋅厚度不小于65μm。
