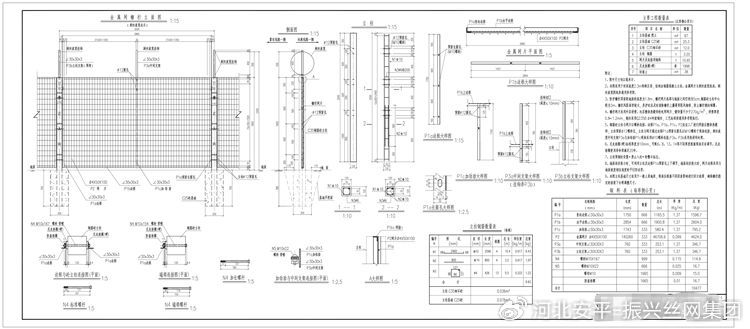

整體熱鍍鋅浸塑金屬網片防護柵欄一般說明：
1、圖中尺寸均以毫米計。
2、本圖適用于封閉高度2.3m特殊區段,結構由鋼筋混凝土立柱、金屬網片與刺絲滾籠組成。剌絲滾籠圖紙參通用參考圖。
3、防護柵欄頂面距地面的高度為1.8m ,柵欄網片底部與地面之間空檔為5cm，鋼筋砼立柱中心距為3m。柵欄風阻面積較大,養護時應及時清除柵欄上藤蔓等阻風物體,防止柵欄側向傾覆。
4、柵欄網片采用外層浸塑、內層整體熱鍍鋅的電焊網片,鍍鋅量不少于270g/㎡ , 浸塑厚度0.8~1.2mm ,鋼絲采用Q235B φ4冷拔鋼絲,工藝標準按通用參考圖執行。
5、鋼筋砼立柱與網片以螺栓連接。邊框P1a、P1b、P1c、P2應在工廠進行焊接后整體熱鍍鋅;立柱預留φ12螺栓孔,立柱與網片通過邊框P1a預留長圓孔以M10螺栓于現場連接;剌絲滾籠中間支架P3a與加勁肋P1c現場采用M10螺栓連接,P3a、P3b采用熱浸鋅處理。
6、尼龍墊圈(硬)標準厚度為10mm,可配6、8、12、14等不同厚度根據現場靈活調節。尼龍墊圈使用壽命須滿足20年。
7、立柱預制時設置“禁止入內”的警示標志。
8、地面起伏較小時,可利用立柱及邊框P1a預留孔上下調節;地面起伏較大時，網片邊框采用與地面坡度相似角度的平行四邊形。
9、本圖立柱基礎尺寸適用于一般土質地段,現場應根據不同因素影響進行設計檢算,確保柵欄穩定的前提下合理調整尺寸。
