一、廠區網圍欄設計、制造及安裝所遵循標準應遵守以下原則：
凡按引進技術設計制造的產品，須按引進技術相應的標準及相應的引進公司標準規范進行設計、制造、檢驗。以國內技術設計制造的產品，按相應的國家標準、行業標準或企業標準進行設計、安裝、制造、檢驗。在按以上技術標準設計制造的同時，還必須滿足新版的電力行業(包括原水電部、原能源部)相應規范標準，當兩者有矛盾時，執行較高標準。在按相應技術標準設計制造的同時，還必須滿足有關安全、環保及其它方面新版的國家強制性標準和規程(規定)的要求。如果本招標文件中存在某些要求高于上述標準，則以本招標文件的要求為準。
二、廠區網圍欄的供貨、安裝及設計所執行的規范，包括但并不限于下列規范：
《一般用途低碳鋼絲》TB/T5294-2009；
《直縫電電焊鋼管》GB/T13793－2008；
《碳素結構鋼》GB/T700－2006；
《緊固件機械性能》GB/T3098－2010；
《隔離柵技術條件》GB/T26941－2011；
《網圍欄鋼立柱》 DB15/T 696-2014；
《鍍鋅鋼絲圍欄網 基本參數》 JB/T 7137-2007；
《圍欄 術語》 JB/T 9705-2010；
《網圍欄用鍍鋅鋼絲》 YB/T 4026-2014；
《混凝土結構工程施工質量驗收規范》 GB 50204-2015。

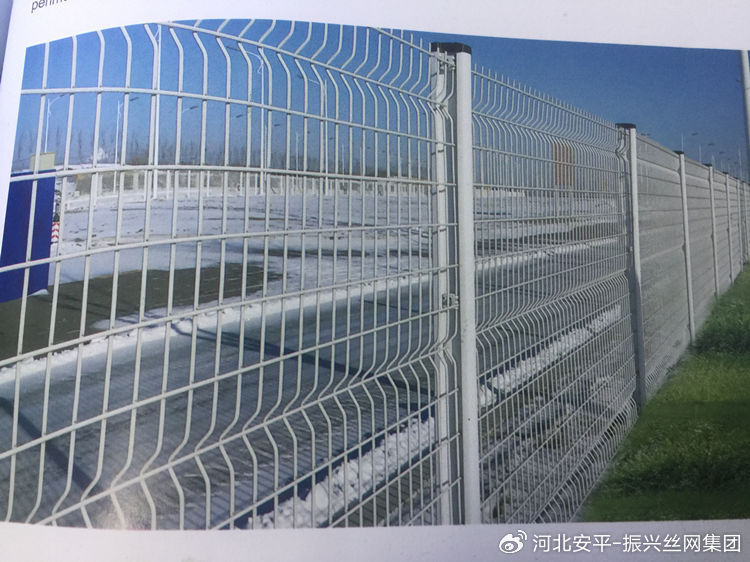

三、廠區網圍欄安裝及設計要求
1）鋼柱、支桿、網片及門框采用熱浸鋅再浸塑，熱浸鋅厚度不小于55μｍ，浸塑厚度不于50μｍ。立柱必須先打孔再浸鋅涂漆，經過防腐處理的立柱不得再開孔或切割；四邊為雙絲加強。
2）防腐涂層10年質保。
3）顏色為白色，采用RAL標準色系9003。
4）網片采用鍍鋅防盜螺栓與立柱之間連接。
6）采用C30混凝土基礎400＊400＊700，高出地面50ｍｍ。圍欄下邊距基礎上表面50ｍｍ。基礎預留孔直徑150ｍｍ、深度300ｍｍ，安裝時用C25細石混凝土灌實。立柱埋深250ｍｍ。立柱出基礎高度為2000ｍｍ。上部連接向墻外側傾斜30°的支桿長900ｍｍ，預留安裝電網之用。
7）圍欄的尺寸、材質、連接方式、樣式等應按技術要求制作并經招標人認可后方可使用。
8）門加下加裝行走輪。
9）主立柱及支桿上部均需加裝防水帽并用結構膠粘牢。
