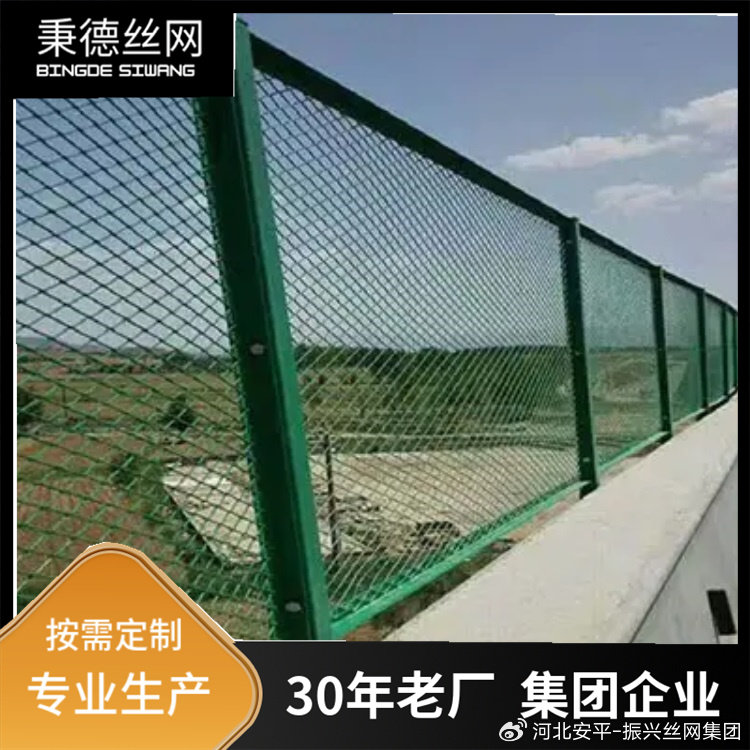

高速跨線橋防落網圖紙參數設計
1. 本圖尺寸除注明外，均以厘米計。
2.高速跨線橋防落網網片與豎框及橫框焊接成型并使用緊固件加強連接，與立柱用螺栓連接。
3.高速跨線橋防落網各金屬構件均采用熱鍍鋅噴塑防腐處理。
4.高速跨線橋防落網立柱利用橫梁錨固螺栓與護欄立柱進行連接,添加鋼板進行固定，鋼板外露面與護欄立柱采用點焊固定。
5.高速跨線橋防落網各個構件及與護欄的連接必須牢靠穩固。
6.高速跨線橋防落網為盡可能的減少雨水對組合式護欄立柱造成損壞,在安裝有防落網的護欄立柱外側底部最低處預留直徑為0.5cm的小孔。
7.高速跨線橋內側防落網平置于內側護欄基礎上，并使用連接鋼片及M8膨脹螺栓固定于護欄基礎上，連接鋼片及螺栓固定位置可依據實際情況進行調整，但不得減少數目。
8.本圖適用于疏港高速K22+ 490被交線路跨線橋外側及內側新建防落網，共2側，單側長度72m。防落網的新建位置為下穿道路對應位置向兩側分別外延20m。
