橋梁護網防拋網構造設計
發布日期：2025-07-17 總瀏覽：
一、橋梁護網防拋網構造設計
1.圈中尺寸均以毫米計。
2.鋼板網與豎框焊接成型,與橫框、立柱用螺栓連接.。
3.橋梁護網防拋網緊固件、地腳螺栓、預埋法蘭盤、防拋網(鋼板網)采用熱浸鍍鋅處理。
4.橋梁護網防拋網施工完后,網面應平順、繃緊,整個結構不得扭曲。
5.橋梁護網防拋網應做接地處理,接地端子的連接導體宜采用圓鋼、扁鋼、毫米,避雷銅線，圓鋼直徑不應小于Φ10,扁鋼截面不小于80mm2 ,厚度不小于4mm,避雷銅線≥25平方,接地深度>2m,并做防銹防腐蝕處理。
6.本圖為橋梁護網防拋網構造參考圖。當護網型式、高度、立柱型式等發生變化時,應根據實際情況調整護同與橋矩護欄的連接形式。

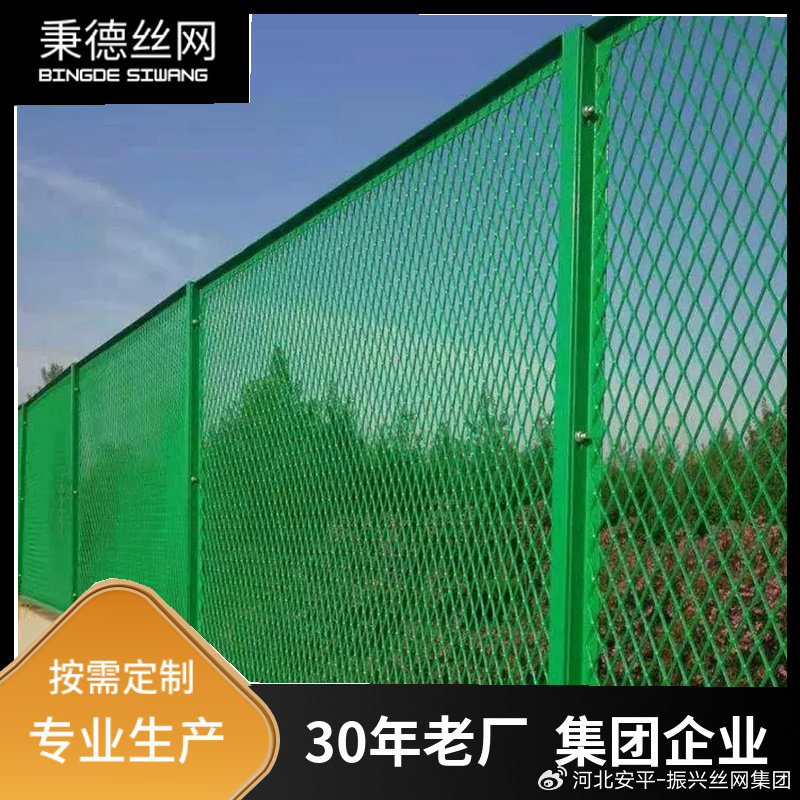

二、橋梁護網防拋網參數設計
1、鋼板網，17*65*2.0*2.0mm；
2、立柱，Φ76*4.0mm鋼管；
3、橫框，45*50*2.0mm異型管；
4、豎框，40*2.0mm扁鋼；
5、立柱耳朵，60*40*3.0mm鋼板。
