1、鋼柱蛇腹型環刀刺繩圍欄適用于人員車輛活動較少的低丘山地起伏不大的區域。

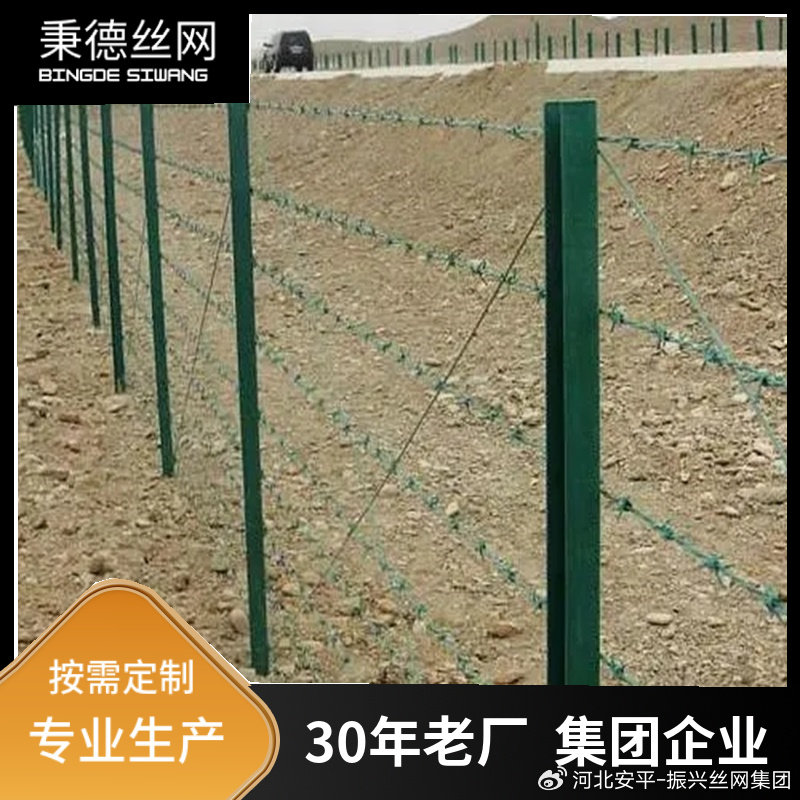

2、圍欄單元尺寸長3.6m，高2.2m；圍欄立柱采用綠色鋼方管立柱120mm*120mm*3mm，端頭封閉，立柱一側相應位置焊接掛鉤，柱間拉設11道水平刺繩及兩道斜向刺繩，所有交叉點處用12號鐵絲綁扎，每?jī)傻浪酱汤K間隔距離為20cm，刺繩采用兩道冷拔鋼絲綁扎而成（詳《刺繩大樣圖》），并在柱間敷設3層直徑≥70cm的蛇腹型刀片滾籠（詳《刺絲滾籠設計圖》），滾籠與刺繩間用鐵絲綁扎牢固。
3、圍欄基礎采用0.5m*0.5m*0.5mC35預制混凝土構件，開挖基坑基底地基承載力≥80kPa，如不滿足，則需換填30cm礫類土，埋入基礎后，原土回填夯實；立柱長度3.5m（其中0.3m埋入基礎）。
4、圍欄立柱采用熱浸鍍鋅浸塑復合涂層，刺絲、刀片滾籠采用熱浸鍍鋅涂層，所有鋼構件均采用Q235低碳鋼，具備抗腐蝕、抗紫外線能力，使用壽命不低于15年。
5、圍欄間隔150m單元中部懸掛大小1.5m*0.3m禁區警示標志牌，規格詳《警示牌設計圖》。
6、對于地形起伏段落，保持立柱豎直，刺繩及蛇腹型刀片刺繩順地勢傾斜，其余同平坦段落。
