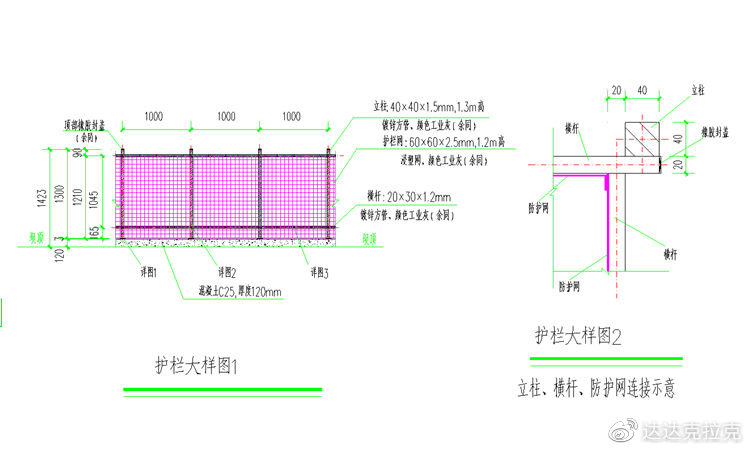

一、塘體護欄一般說明:

1、本圖標注尺寸為毫米， 標高單位為米。

2、護欄橫桿基本要求: 20x30x1.2mm鍍鋅方管，護欄橫桿端頭裸漏位置應放置橡膠封蓋，封蓋外尺寸盡量與橫桿外尺寸相同。

3、護欄立柱基本要求: 40x 40x1.5mm鍍鋅方管，護欄立柱頂部應放置橡膠封蓋，封蓋外尺寸盡量與立柱外尺寸相同;護欄立柱與固定焊板的焊接工作提前預制，盡量遠離塘體。

4、浸塑護欄網基本要求: 60x60x2.5mm。

5、護欄的基礎采用混凝土C25,厚度120mm。

6、護欄立柱中心間距: 1000mm,不足一米處，根據現場情況確定。

7、防護網使用燕尾絲與圓扁平墊片固定在橫桿上， 燕尾絲間隔250- 300mm;拐角立柱處防護網交接位置，盡量利用余量捆扎固定。

8、大樣圖中壩頂高度及長度尺寸為示意，具體以現場情況為準。

二、塘體護欄一般參數：

1、立柱，40*40*1.5*1300mm鍍鋅方管；

2、網片，60*60*2.5mm，高度1.2m浸塑網；

3、橫桿，20*30*1.2mm鍍鋅方管；

4、顏色，工業灰。
