京哈公路焊接網隔離柵詳細介紹

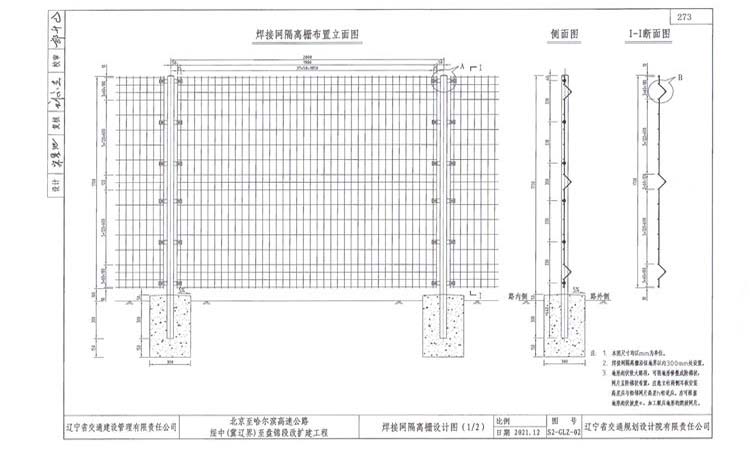

1. 圖中尺寸均以毫米計。




2.焊接網片采用φ4mm(直徑允許偏差±0.05mm)低碳鋼絲加工,防腐處理前表面不得有裂紋、斑痕、折疊、竹節及明顯的縱面拉痕。鋼絲表面不得有銹蝕。其力學性能應滿足現行標準YB/T 5294的要求。 鋼管立柱采用直縫電焊φ48X3mm鋼管加工(直徑允許偏差±0.5mm、壁厚允許偏差+0.3mm、長度允許偏差±10mm),防腐前不得有裂縫、結疤、折疊、分層和搭焊等缺陷。并應符合《直縫電焊鋼管》( GB/T 13793-2016) 的要求。

3.鋼絲交叉點均施以自動點焊。焊點脫落數應小于焊點總數的4%,注意耳板連接處的縱橫向鋼絲交叉點不得浮焊、漏焊:所有焊點抗拉力不應小于1.32KN。

4.整張同片平整無斷絲，網孔無明顯歪斜；網孔尺寸偏差為網孔尺寸的±4%,網片尺寸偏差為±5mm。

5.立柱、焊接網、墊片均需采用先熱浸鍍鋅后涂塑工藝雙層防腐。顏色采用色系為G03綠色(艷綠) ;螺栓螺母熱浸鍍鋅，螺母需用防盜型。

6.涂層要求：立柱鍍鋅量275g/㎡、聚酯涂層厚度不小于76μm;網片鋼絲鍍鋅量120g/㎡、聚酯涂層厚度不小于76μm;連接件鍍鋅量350g/㎡。

7.耳板與立柱采用E43焊條、雙面角焊縫焊接。焊縫尺寸4mm。

8.焊接網隔離柵沿征地界以內300mm處設置。

9.地形起伏較大路段，可將地形修整成階梯狀，網片呈階梯狀布置，注意立柱兩側耳板安裝高差應與相鄰網片高差h相適應。亦可根據地形起伏坡度a,加工順應地形的爬坡網片
